Sissejuhatus #
Solax inverterid saab ühendada Qilowatt süsteemiga Modbus ühenduse kaudu. Järgnev juhend kirjeldab vajalikud ettevalmistused, ühendused, seadistused ja töötamisrežiimid.
Eeltingimused #
• Inverteri ja aku tarkvarad on uuendatud
• Olemas on Modbus moodul
• Vajalikud tööriistad ja sidekaabel (CAT5 või CAT6)
• Qilowatt konto loodud ja äpp valmis seadmete lisamiseks → Kasutajakonto loomine
• Olemas on Modbus moodul
• Vajalikud tööriistad ja sidekaabel (CAT5 või CAT6)
• Qilowatt konto loodud ja äpp valmis seadmete lisamiseks → Kasutajakonto loomine
Samm-sammuline juhend #
1. Ettevalmistus #
• Uuenda inverteri ja aku tarkvara enne ühendamist.
• Veendu, et kasutad tootja uusimat versiooni, kuna Qilowatt tugineb alati värskele Modbus protokollile.
• Veendu, et kasutad tootja uusimat versiooni, kuna Qilowatt tugineb alati värskele Modbus protokollile.
2. RS485 ühendused #

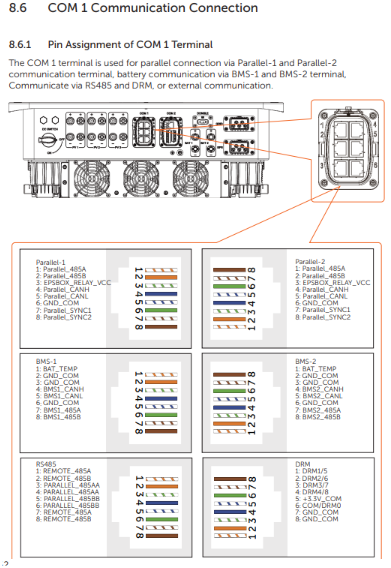

Solax X1/X3 inverteri COM port:
• Pin 4 → RS485 A
• Pin 5 → RS485 B
Qilowatt seadme ühendamiseks kasuta Pin 4 (A) ja Pin 5 (B).
• Pin 4 → RS485 A
• Pin 5 → RS485 B
Qilowatt seadme ühendamiseks kasuta Pin 4 (A) ja Pin 5 (B).
Solax Ultra inverteri RS485 port:
• Pin 1 → RS485 A
• Pin 2 → RS485 B
Mõnel mudelil võivad pin-numbrid erineda – alati kontrolli konkreetse mudeli kasutusjuhendit.
• Pin 1 → RS485 A
• Pin 2 → RS485 B
Mõnel mudelil võivad pin-numbrid erineda – alati kontrolli konkreetse mudeli kasutusjuhendit.

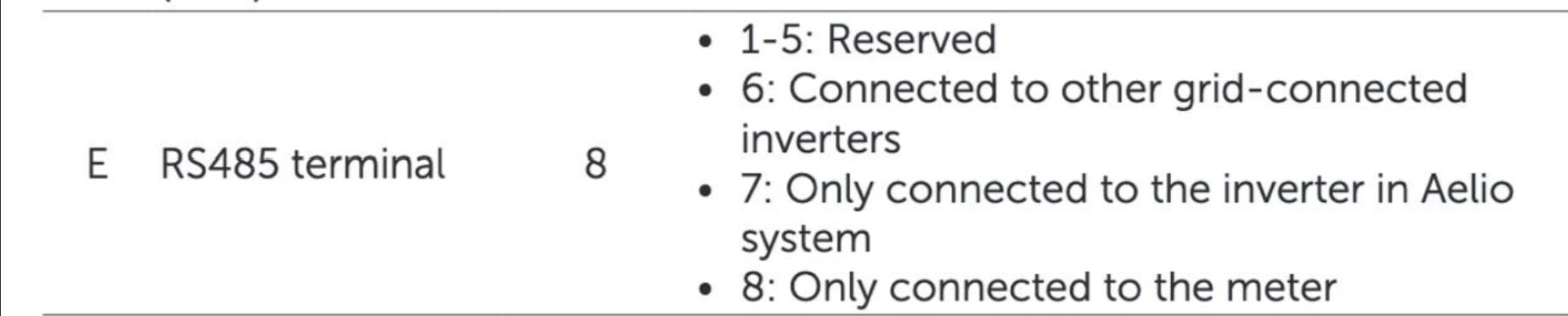

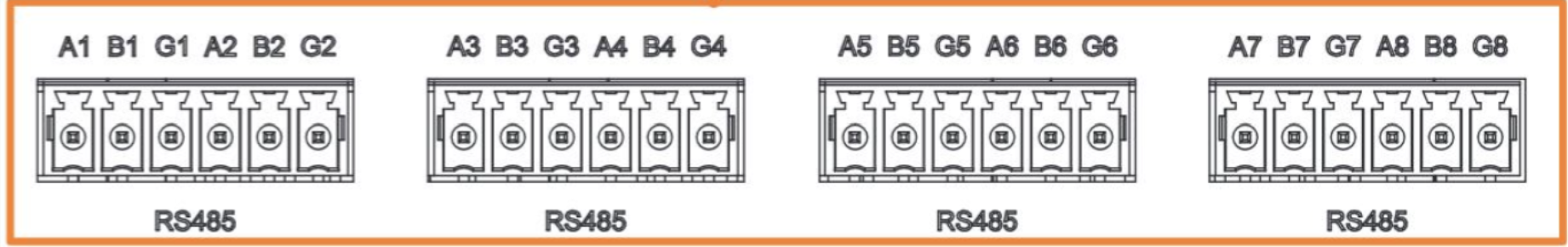

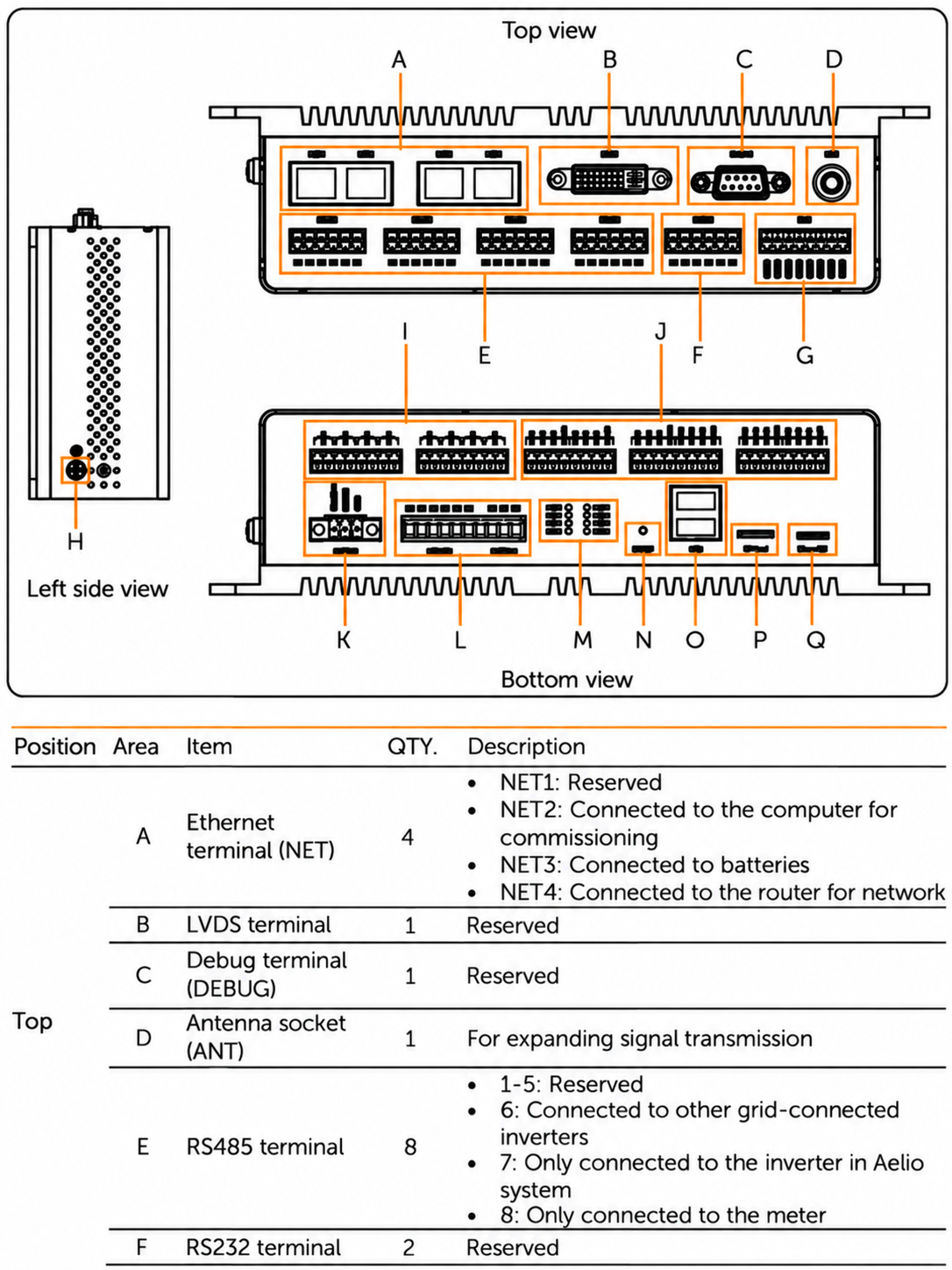

3. Solax Trene/Aelio EMS1000/EMS1000pro #
4. EMS1000/EMS1000pro seadistused #
Määra vaba RS485 aadress suhtluseks Qilowati seadmega
5. Inverteri seaded #
• Unlock password: 2014
Solax on ainus tootja, kus Modbuse kaudu juhtimiseks tuleb sisestada Unlock Password. Kui parooli muudad, ei ole Qilowatt enam võimeline inverterit juhtima.
• Modbus aadress: 1 (vaikimisi)
• Baud rate: 9600
Inverteri standard Baudrate on 19200. Seadista baudrate Qilowati jaama andmetes täpsemate seadistuse menüüs.
Modbus aadressi või Baudrate seadeid saab muuta ka Solax SolarCloud rakenduse kaudu. Kommunikatsiooni saavutamiseks peavad olema seadistatud inverteris ja kontrolleris samad väärtused.
Solax on ainus tootja, kus Modbuse kaudu juhtimiseks tuleb sisestada Unlock Password. Kui parooli muudad, ei ole Qilowatt enam võimeline inverterit juhtima.
• Modbus aadress: 1 (vaikimisi)
• Baud rate: 9600
Inverteri standard Baudrate on 19200. Seadista baudrate Qilowati jaama andmetes täpsemate seadistuse menüüs.
Modbus aadressi või Baudrate seadeid saab muuta ka Solax SolarCloud rakenduse kaudu. Kommunikatsiooni saavutamiseks peavad olema seadistatud inverteris ja kontrolleris samad väärtused.
6. Töötamisrežiimid #
• Kohustuslik samm: luba aku kasutus
Discharge period: 00:00–23:59
Charge period: 00:00–00:00
• Installer password: 2014
Testi, kas saad Solax Cloudis selle parooliga “Remote control” alla sisse.
• Lülita välja kõik kaugjuhtimised, AI ja ajapõhised režiimid, et vältida vastuolusid.
• Juhtimine toimub Back-Up režiimis. Seadista backup reziimis aku kasutuse miinium soc 15%.
NB! Self-use režiimis ei võta tühja akuga inverter käske vastu.
• Solax Datahub tuleb eemaldada (isegi kui ei juhi, segab see kommunikatsiooni).
Discharge period: 00:00–23:59
Charge period: 00:00–00:00
• Installer password: 2014
Testi, kas saad Solax Cloudis selle parooliga “Remote control” alla sisse.
• Lülita välja kõik kaugjuhtimised, AI ja ajapõhised režiimid, et vältida vastuolusid.
• Juhtimine toimub Back-Up režiimis. Seadista backup reziimis aku kasutuse miinium soc 15%.
NB! Self-use režiimis ei võta tühja akuga inverter käske vastu.
• Solax Datahub tuleb eemaldada (isegi kui ei juhi, segab see kommunikatsiooni).
7. Miks tarkvarauuendus on vajalik? #
Qilowatt kasutab alati tootja uusimat Modbus protokolli. Kui inverteri või aku tarkvara pole uuendatud, ei pruugi juhtimine toimida õigesti.
Tulemus #
Solax inverter on edukalt seadistatud ja ühendatud Qilowatt süsteemiga. Moodul edastab andmeid ning võimaldab inverterit juhtida ja energiakasutust optimeerida.
Kui ei õnnestu #
• Kui RS485 ühendused ei tööta, kontrolli, kas kasutasid õigeid pin’e vastavalt mudelile.
• Kui side ei tööta, kontrolli Modbus aadressi ja Baudrate väärtusi.
• Kui juhtimine ei toimi, kontrolli, kas Unlock Password on jätkuvalt 2014.
• Kui probleem püsib, võta ühendust meie tiimiga: support@qilowatt.eu
• Kui side ei tööta, kontrolli Modbus aadressi ja Baudrate väärtusi.
• Kui juhtimine ei toimi, kontrolli, kas Unlock Password on jätkuvalt 2014.
• Kui probleem püsib, võta ühendust meie tiimiga: support@qilowatt.eu
