Sissejuhatus #
Sofar inverterid saab ühendada Qilowatt süsteemiga, kasutades Modbus R2 / R2 ETH moodulit. Järgnev juhend kirjeldab vajalikud seadistused, ühenduste loomist ning mooduli käivitamist.
Eeltingimused #
• Inverteri tehnik on kontrollinud, et inverter töötab tõrgeteta
• Inverter suudab laadida akusid elektrivõrgust ning vajadusel müüa energiat võrku
• Aku maksimaalsed võimsuspiirangud on arvestatud
• Olemas on Modbus R2 või R2 ETH moodul
• Vajalikud tööriistad ja sidekaabel (CAT5 või CAT6)
• Inverter suudab laadida akusid elektrivõrgust ning vajadusel müüa energiat võrku
• Aku maksimaalsed võimsuspiirangud on arvestatud
• Olemas on Modbus R2 või R2 ETH moodul
• Vajalikud tööriistad ja sidekaabel (CAT5 või CAT6)
Samm-sammuline juhend #
1. Inverteri seadistamine #
Veendu, et inverteri RS485 seadistused on järgmised:
• Modbus COM aadress: 1
• Modbus baudrate: 9600
• Modbus COM aadress: 1
• Modbus baudrate: 9600
2. Mooduli seadistamine #
Paigalda MODBUS R2 või R2 ETH moodul vastavalt paigaldusjuhendile.
Ühenda sidekaabel (CAT5 või CAT6) MODBUS mooduli RS485 pistiku A ja B klemmidest inverteri vastava pordiga.

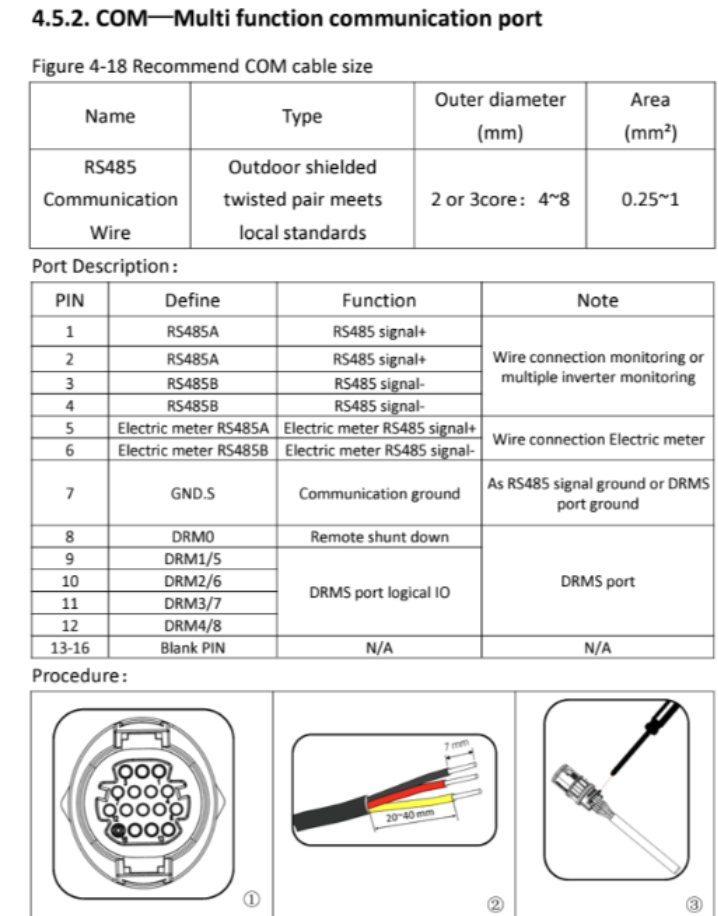

Sofar HYD COM pistiku skeem
R2/R2 ETH pin A ühenda Sofar COM pistiku klemmile 1 (RS485A)
R2/R2 ETH pin B ühenda Sofar COM pistiku klemmile 3 (RS485B)
Ühenda sidekaabel (CAT5 või CAT6) MODBUS mooduli RS485 pistiku A ja B klemmidest inverteri vastava pordiga.
Sofar HYD COM pistiku skeem
R2/R2 ETH pin A ühenda Sofar COM pistiku klemmile 1 (RS485A)
R2/R2 ETH pin B ühenda Sofar COM pistiku klemmile 3 (RS485B)
3. Mooduli käivitamine #
1. Lülita sisse MODBUS R2 / R2 ETH mooduli kaitseautomaat või vinnasta sulavkaitse.
2. Kontrolli, kas mooduli peal hakkas kiirelt vilkuma valge LED indikaator, R2 ETH seadmel sisemine punane led indikaator.
3. Ühenda moodul oma koduse WiFi võrguga, kasutades juhendit → Seadme ühendamine WiFi võrku.
4. Paiguta moodul võimalusel kohta, kus on tugev WiFi signaal. R2 ETH seadmel ühenda võrgukaabel LAN porti peale kontrolleri seadistamist.
5. R2 seadme puhul, vajadusel kasuta õigesti seadistatud WiFi võrgulaiendajat.
2. Kontrolli, kas mooduli peal hakkas kiirelt vilkuma valge LED indikaator, R2 ETH seadmel sisemine punane led indikaator.
3. Ühenda moodul oma koduse WiFi võrguga, kasutades juhendit → Seadme ühendamine WiFi võrku.
4. Paiguta moodul võimalusel kohta, kus on tugev WiFi signaal. R2 ETH seadmel ühenda võrgukaabel LAN porti peale kontrolleri seadistamist.
5. R2 seadme puhul, vajadusel kasuta õigesti seadistatud WiFi võrgulaiendajat.
Tulemus #
Inverter on edukalt ühendatud Qilowatt süsteemiga. Modbus moodul edastab andmeid ning võimaldab seadmeid juhtida ja optimeerida.
Kui ei õnnestu #
• Kui LED-indikaator ei sütti, kontrolli ühendusi ja kaitset.
• Kui side ei tööta, veendu, et Modbus aadress ja baudrate on õigesti seadistatud.
• Kui moodul ei ühendu WiFi-sse, järgi juhendit WiFi seadete taaslähtestamine.
• Kui probleem püsib, võta ühendust meie tiimiga: support@qilowatt.eu
• Kui side ei tööta, veendu, et Modbus aadress ja baudrate on õigesti seadistatud.
• Kui moodul ei ühendu WiFi-sse, järgi juhendit WiFi seadete taaslähtestamine.
• Kui probleem püsib, võta ühendust meie tiimiga: support@qilowatt.eu
