Sissejuhatus #
Qilowatt toetab nutitermostaate, mis aitavad automatiseerida kütte juhtimist. Termostaadi paigaldamiseks tuleb see ühendada elektrivõrku, seadistada ekraan ning siduda Qilowatt äpiga.
Eeltingimused #
• Elektrivarustus peab olema paigaldamise ajaks välja lülitatud
• Vana termostaat on eemaldamiseks valmis
• Uus Qilowattiga ühilduv termostaat ja temperatuuriandur olemas
• Vajalikud tööriistad (kruvikeeraja jne)
• Soovi korral Qilowatt konto loodud ja äpp valmis sidumiseks → Kasutajakonto loomine
• Vana termostaat on eemaldamiseks valmis
• Uus Qilowattiga ühilduv termostaat ja temperatuuriandur olemas
• Vajalikud tööriistad (kruvikeeraja jne)
• Soovi korral Qilowatt konto loodud ja äpp valmis sidumiseks → Kasutajakonto loomine
Samm-sammuline juhend #
1. Paigaldamine #
1. Komplektis on juhtseade ja niiskuskindel temperatuuriandur. Paigaldamiseks sobib standardne harutoos sügavusega vähemalt 25 mm (vt mõõtude skeemi).
2. Eemalda termostaadi ekraan raamist: hoia ekraanist kinni ja suru raami osa ca 5 mm allapoole. Võta lahti pistik, mis ühendab kahte osa.

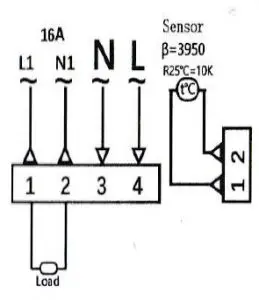

3. Ühenda juhtmed vastavalt skeemile:
• 1 – küttekeha faas*
• 2 – küttekeha null*
• 3 – vooluvõrgu null
• 4 – vooluvõrgu faas
(* enamikul juhtudel ei ole polaarsusel tähtsust)
4. Pööra tähelepanu:
• Kiudjuhtmete otsad peavad olema hülsitud või tinutatud.
• Kui võimsus on üle 2000 W, peab juhtme ristlõige olema vähemalt 2,5 mm².
• Kütteseade peab olema maandatud.
5. Maksimaalne lubatud koormus: 16 A (ca 3500 W 230 V juures).
6. Paigalda termostaat harutoosi, ühenda ekraanikaabel ja vajuta ekraan tagasi.
2. Eemalda termostaadi ekraan raamist: hoia ekraanist kinni ja suru raami osa ca 5 mm allapoole. Võta lahti pistik, mis ühendab kahte osa.
3. Ühenda juhtmed vastavalt skeemile:
• 1 – küttekeha faas*
• 2 – küttekeha null*
• 3 – vooluvõrgu null
• 4 – vooluvõrgu faas
(* enamikul juhtudel ei ole polaarsusel tähtsust)
4. Pööra tähelepanu:
• Kiudjuhtmete otsad peavad olema hülsitud või tinutatud.
• Kui võimsus on üle 2000 W, peab juhtme ristlõige olema vähemalt 2,5 mm².
• Kütteseade peab olema maandatud.
5. Maksimaalne lubatud koormus: 16 A (ca 3500 W 230 V juures).
6. Paigalda termostaat harutoosi, ühenda ekraanikaabel ja vajuta ekraan tagasi.
2. Ekraani märgid ja põhisätted #
• Kellaaeg, nädalapäev, hetke temperatuur kuvatakse ülaosas.
• Periood, eesmärktemperatuur, töörežiim, lapselukk – vastavad ikoonid ekraanil.
• Sisselülitamise indikaator näitab, kui kütteelement on pingestatud.
Kellaaja seadistamine:
1. Puuduta kella ikooni → tunnid hakkavad vilkuma → vali nooleklahvidega õige tund.
2. Puuduta uuesti → seadista minutid.
3. Puuduta kolmandat korda → vali nädalapäev.
4. Neljandal puudutusel salvestatakse seadistus.
• Periood, eesmärktemperatuur, töörežiim, lapselukk – vastavad ikoonid ekraanil.
• Sisselülitamise indikaator näitab, kui kütteelement on pingestatud.
Kellaaja seadistamine:
1. Puuduta kella ikooni → tunnid hakkavad vilkuma → vali nooleklahvidega õige tund.
2. Puuduta uuesti → seadista minutid.
3. Puuduta kolmandat korda → vali nädalapäev.
4. Neljandal puudutusel salvestatakse seadistus.
3. Töörežiimid #
• Manuaalne režiim (käemärgi ikoon) – vajuta “M”, kuni ikoon ilmub, seejärel vali soovitud temperatuur nooltega.

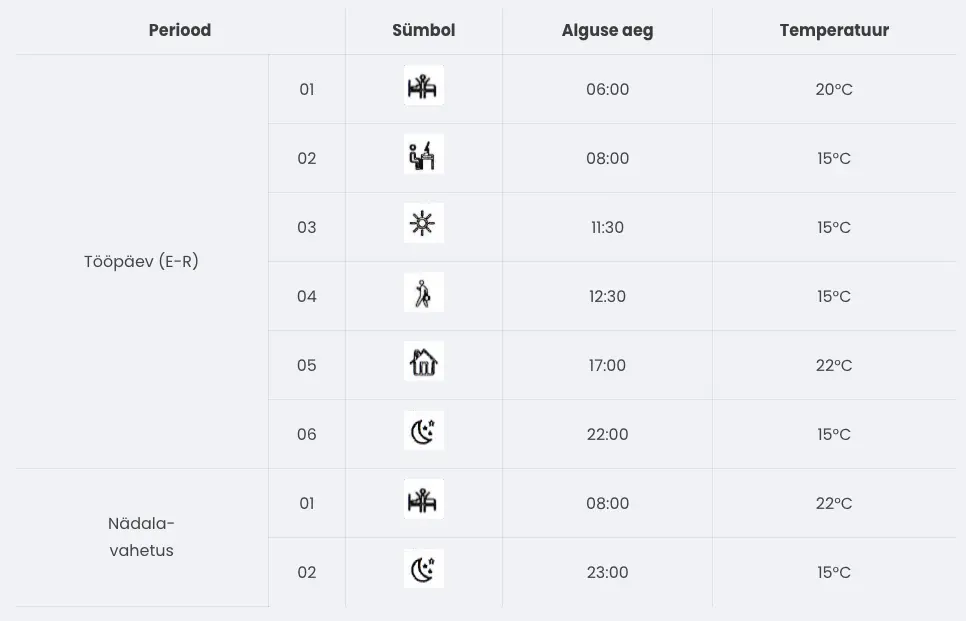

• Automaatne režiim (kella ikoon) – aktiveerub eelseadistuse alusel.
Eelseadistuse muutmiseks lülita seade välja, hoia all M ja kella nuppu 5 s.
Muuda välju nooltega, järgmisele väljale liigud “M”-ga.
• Automaatne režiim (kella ikoon) – aktiveerub eelseadistuse alusel.
Eelseadistuse muutmiseks lülita seade välja, hoia all M ja kella nuppu 5 s.
Muuda välju nooltega, järgmisele väljale liigud “M”-ga.
4. Kaitsefunktsioonid #
• Külmumisvastane kaitse: lülitab kütte sisse alla 5 °C ja välja üle 7 °C.
• Ülekuumenemiskaitse: vaikimisi 60 °C juures.
• Ülekuumenemiskaitse: vaikimisi 60 °C juures.

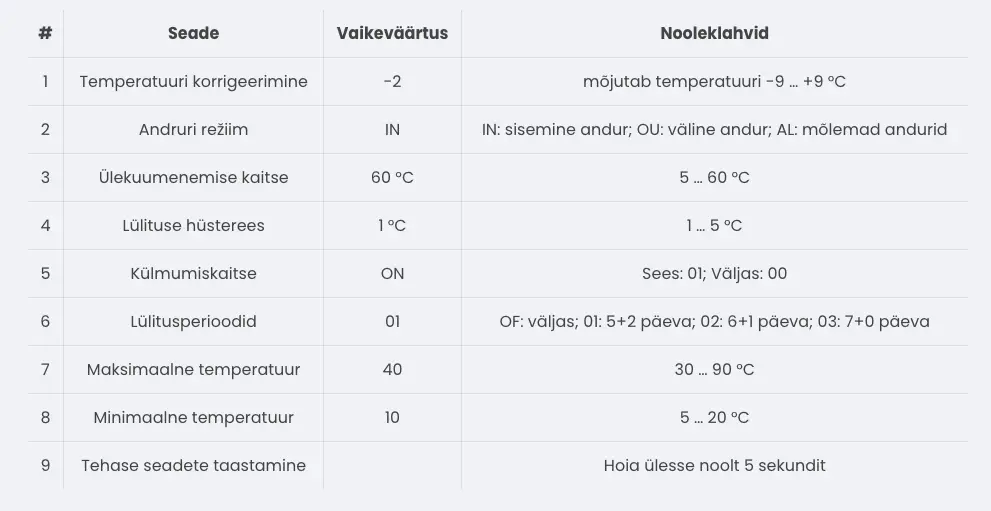

5. Edasijõudnute seadistused #
• Lülita seade välja, hoia korraga all M ja nool alla.
• Saab muuta tööparameetreid ja teha algseadistuse.
• Režiimist väljumiseks kasuta väljalülituse klahvi.
• Saab muuta tööparameetreid ja teha algseadistuse.
• Režiimist väljumiseks kasuta väljalülituse klahvi.
6. Termostaadi liidestamine Qilowatt äpiga #
• Ava Qilowatt äpp.
• Lisa seade vastavalt juhendile → Seadme ühendamine WiFi võrku.
• Pärast liidestamist saad termostaati juhtida üle interneti, vastavalt äpis seatud ajastustele ja temperatuuridele.
• Lisa seade vastavalt juhendile → Seadme ühendamine WiFi võrku.
• Pärast liidestamist saad termostaati juhtida üle interneti, vastavalt äpis seatud ajastustele ja temperatuuridele.
Tulemus #
Termostaat on paigaldatud ja seadistatud. Seade saab töötada nii käsitsi kui automaatselt ning on võimalik siduda Qilowatt äpiga kaugjuhtimiseks.
Kui ei õnnestu #
• Kontrolli, kas juhtmed on õigesti ühendatud ja maandus olemas.
• Kui ekraan ei sütti, veendu, et elekter on sisse lülitatud.
• Kui Qilowatt äpp seadet ei tuvasta, järgi Seadme ühendamine WiFi võrku juhendit
• Kui probleem püsib, võta ühendust meie tiimiga: support@qilowatt.eu
• Kui ekraan ei sütti, veendu, et elekter on sisse lülitatud.
• Kui Qilowatt äpp seadet ei tuvasta, järgi Seadme ühendamine WiFi võrku juhendit
• Kui probleem püsib, võta ühendust meie tiimiga: support@qilowatt.eu
