Sissejuhatus #
Huawei SUN2000 inverterid saab ühendada Qilowatt süsteemiga Modbus ühenduse kaudu. Allpool on toodud vajalikud ettevalmistused, ühendused ja seadistused, et tagada korrektne töö.
Eeltingimused #
• Qilowatt konto loodud ja äpp valmis seadmete lisamiseks → Kasutajakonto loomine
• Inverteri, aku ja Smart Dongle’i tarkvara on uuendatud
• Smart Dongle eemaldatud (segab Modbus kommunikatsiooni)
• Olemas on Modbus moodul
• Vajalikud tööriistad ja sidekaabel (CAT5 või CAT6)
• Inverteri, aku ja Smart Dongle’i tarkvara on uuendatud
• Smart Dongle eemaldatud (segab Modbus kommunikatsiooni)
• Olemas on Modbus moodul
• Vajalikud tööriistad ja sidekaabel (CAT5 või CAT6)
Samm-sammuline juhend #
1. Ettevalmistus #
• Uuenda inverteri, aku ja Smart Dongle’i tarkvara enne ühendamist.
• Eemalda Smart Dongle, sest see segab Modbus kommunikatsiooni ja juhtimine ei tööta korrektselt.
• Eemalda Smart Dongle, sest see segab Modbus kommunikatsiooni ja juhtimine ei tööta korrektselt.
2. RS485 ühendused #
Alati lähtuda konkreetse mudeli paigaldusjuhendist.

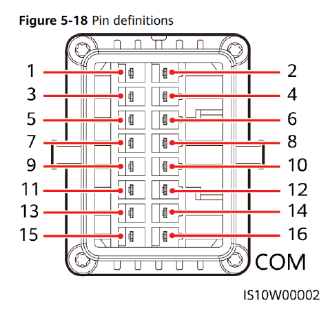

Huawei SUN2000 M1 (10 kW) COM port:
• Pin 1 → RS485 A1
• Pin 3 → RS485 B1
• Pin 5 → GND (maandus)
• Pin 7 → RS485 A2 (Smart Meter + aku)
• Pin 9 → RS485 B2 (Smart Meter + aku)
• Pin 13 → GND
Qilowatt seadme ühendamiseks kasuta Pin 1 (A) ja Pin 3 (B).
Huawei SUN2000 M1 (10 kW) COM port:
• Pin 1 → RS485 A1
• Pin 3 → RS485 B1
• Pin 5 → GND (maandus)
• Pin 7 → RS485 A2 (Smart Meter + aku)
• Pin 9 → RS485 B2 (Smart Meter + aku)
• Pin 13 → GND
Qilowatt seadme ühendamiseks kasuta Pin 1 (A) ja Pin 3 (B).
3. Inverteri seaded #
• Modbus aadress: 1 (vaikimisi)
• Baud rate: 9600 (vaikimisi)
Vajadusel saab Modbus aadressi muuta Qilowatt toe kaudu, kuid standardühenduse korral pole see vajalik.
• Baud rate: 9600 (vaikimisi)
Vajadusel saab Modbus aadressi muuta Qilowatt toe kaudu, kuid standardühenduse korral pole see vajalik.
4. Töötamisrežiimid #
• Seadista inverter Self-use režiimi.
• Lülita FusionSolarist välja kõik TOU režiimid, et vältida vastuolusid.
• Lülita FusionSolarist välja kõik TOU režiimid, et vältida vastuolusid.
5. Miks tarkvarauuendus on vajalik? #
Qilowatt kasutab alati tootja uusimat Modbus protokolli. Kui inverteri või aku tarkvara pole uuendatud, ei pruugi juhtimine toimida õigesti.
Tulemus #
Huawei SUN2000 inverter on edukalt seadistatud ja ühendatud Qilowatt süsteemiga. Moodul edastab andmeid ning võimaldab inverterit juhtida ja energiakasutust optimeerida.
Kui ei õnnestu #
• Kui side ei tööta, kontrolli RS485 ühendusi (kas Pin 1 ja Pin 3 on õigesti kasutusel).
• Kui seade ei allu käskudele, veendu, et Smart Dongle on eemaldatud.
• Kui juhtimine ei toimi, kontrolli Modbus aadressi ja Baud rate väärtusi.
• Kui probleem püsib, võta ühendust meie tiimiga: support@qilowatt.eu
• Kui seade ei allu käskudele, veendu, et Smart Dongle on eemaldatud.
• Kui juhtimine ei toimi, kontrolli Modbus aadressi ja Baud rate väärtusi.
• Kui probleem püsib, võta ühendust meie tiimiga: support@qilowatt.eu
