Sissejuhatus #
Deye, Sunsynk ja Sol-Ark inverterid saab ühendada Qilowatt süsteemiga, kasutades Modbus R1 / R2 moodulit. Järgnev juhend kirjeldab vajalikud seadistused, ühenduste loomist ning mooduli käivitamist.
Eeltingimused #
• Inverteri tehnik on kontrollinud, et inverter töötab tõrgeteta
• Inverter suudab laadida akusid elektrivõrgust ning vajadusel müüa energiat võrku
• Aku maksimaalsed võimsuspiirangud on arvestatud
• Olemas on Modbus R1 või R2 moodul
• Vajalikud tööriistad ja sidekaabel (CAT5 või CAT6)
• Inverter suudab laadida akusid elektrivõrgust ning vajadusel müüa energiat võrku
• Aku maksimaalsed võimsuspiirangud on arvestatud
• Olemas on Modbus R1 või R2 moodul
• Vajalikud tööriistad ja sidekaabel (CAT5 või CAT6)
Samm-sammuline juhend #
Inverteri seadistamine #
1. Ava Deye inverteri menüü.
2. Sea järgmised sätted:
• Modbus SN (aadress): 01
• Modbus baudrate: 9600
• Time of Use: aktiveeritud
2. Sea järgmised sätted:
• Modbus SN (aadress): 01
• Modbus baudrate: 9600
• Time of Use: aktiveeritud

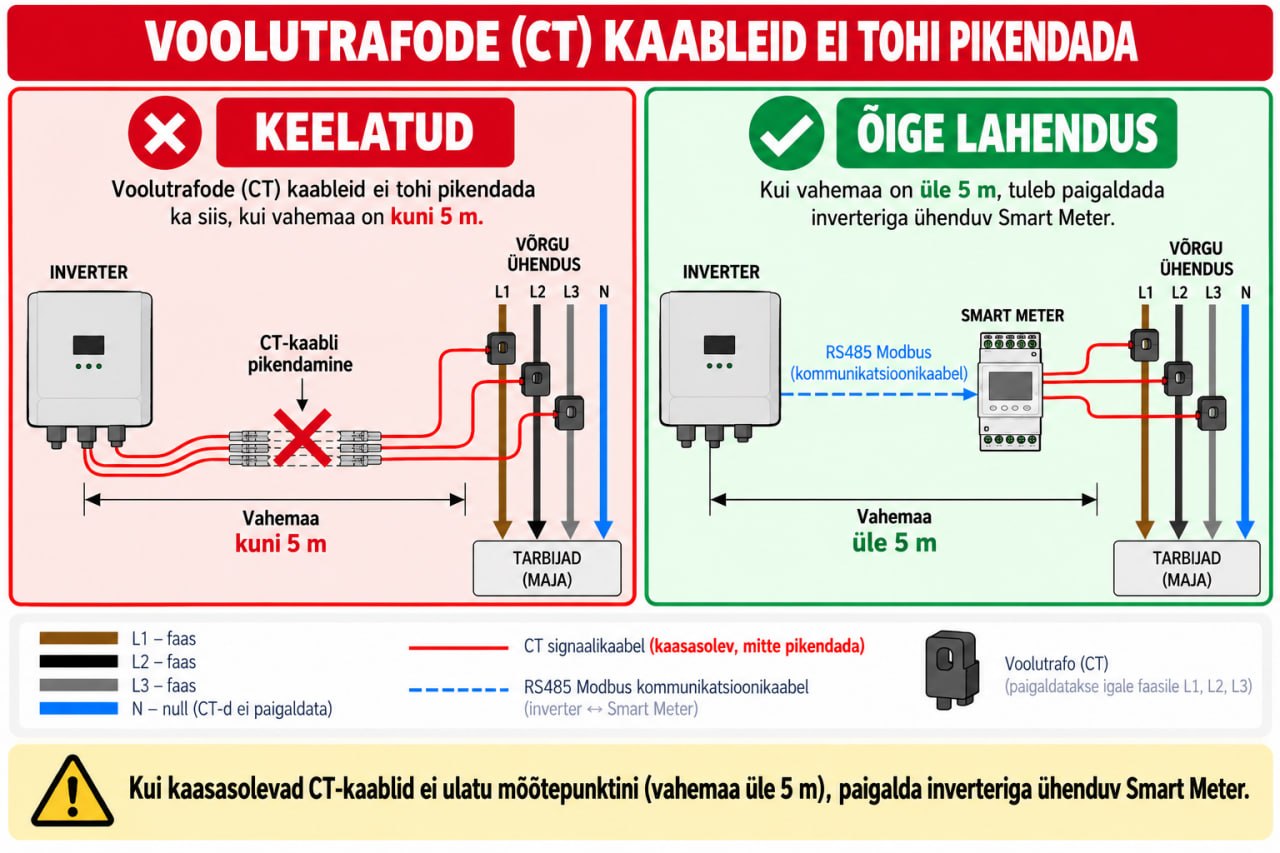

Mooduli paigaldamine #
1. Paigalda MODBUS R1 / R2 moodul vastavalt paigaldusjuhendile.
2. Ühenda sidekaabel (CAT5 või CAT6) MODBUS mooduli RS485 pistiku A ja B klemmidest inverteri vastava pordiga.
⚠️ Oluline!
• Kui inverteri emaplaadil on DRM port:

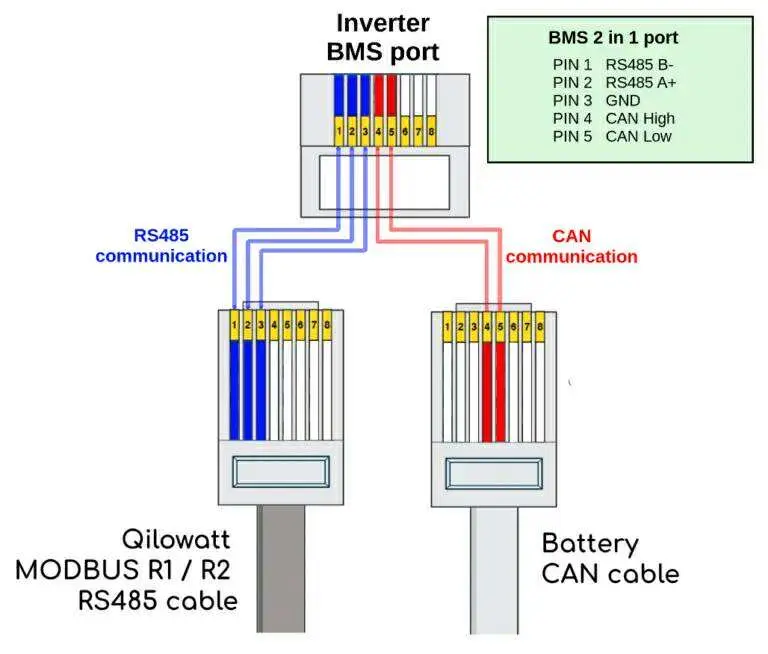

Ühenda MODBUS R2 moodul A ja B klemmid inverteri BMS pordi pistiku pinnidele:
• Pin 1 → B+
• Pin 2 → A-
Kui BMS port on juba aku poolt hõivatud, kasuta paigalduskomplektis olevat Y-splitterit.
• Kui inverteril ei ole DRM porti:
Ühenda MODBUS R2 moodul A ja B klemmid inverteri Modbus pistiku pinnidele:
• Pin 7 → A-
• Pin 8 → B+
2. Ühenda sidekaabel (CAT5 või CAT6) MODBUS mooduli RS485 pistiku A ja B klemmidest inverteri vastava pordiga.
⚠️ Oluline!
• Kui inverteri emaplaadil on DRM port:
Ühenda MODBUS R2 moodul A ja B klemmid inverteri BMS pordi pistiku pinnidele:
• Pin 1 → B+
• Pin 2 → A-
Kui BMS port on juba aku poolt hõivatud, kasuta paigalduskomplektis olevat Y-splitterit.
• Kui inverteril ei ole DRM porti:
Ühenda MODBUS R2 moodul A ja B klemmid inverteri Modbus pistiku pinnidele:
• Pin 7 → A-
• Pin 8 → B+
Mooduli käivitamine #
1. Lülita sisse MODBUS R1 / R2 mooduli kaitseautomaat või vinnasta sulavkaitse.
2. Kontrolli, kas mooduli peal hakkas kiirelt vilkuma valge LED indikaator.
3. Ühenda moodul oma koduse WiFi võrguga, kasutades juhendit → Seadme ühendamine WiFi võrku.
4. Paiguta moodul võimalusel kohta, kus on tugev WiFi signaal.
5. Vajadusel kasuta WiFi võrgulaiendajat.
2. Kontrolli, kas mooduli peal hakkas kiirelt vilkuma valge LED indikaator.
3. Ühenda moodul oma koduse WiFi võrguga, kasutades juhendit → Seadme ühendamine WiFi võrku.
4. Paiguta moodul võimalusel kohta, kus on tugev WiFi signaal.
5. Vajadusel kasuta WiFi võrgulaiendajat.
Tulemus #
Inverter on edukalt ühendatud Qilowatt süsteemiga. Modbus moodul edastab andmeid ning võimaldab seadmeid juhtida ja optimeerida.
Kui ei õnnestu #
• Kui LED-indikaator ei sütti, kontrolli ühendusi ja kaitset.
• Kui side ei tööta, veendu, et Modbus aadress ja baudrate on õigesti seadistatud.
• Kui moodul ei ühendu WiFi-sse, järgi juhendit WiFi seadete taaslähtestamine.
• Kui probleem püsib, võta ühendust meie tiimiga: support@qilowatt.eu
• Kui side ei tööta, veendu, et Modbus aadress ja baudrate on õigesti seadistatud.
• Kui moodul ei ühendu WiFi-sse, järgi juhendit WiFi seadete taaslähtestamine.
• Kui probleem püsib, võta ühendust meie tiimiga: support@qilowatt.eu
